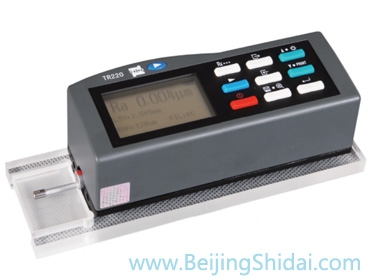

TR220/TR201粗糙度儀測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。

TR220/TR201粗糙度儀符合標準

• 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量儀校準規范
• 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
• 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法　接觸(觸針)式儀器的標稱特性》
• 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準

TR220/TR201粗糙度儀功能特點

• 測頭采用高精度電感傳感器。
• 可測量19個粗糙度參數，適用多種機加工表面粗糙度值測量。
• 采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低
• 高品質鋰離子充電電池，容量高，無記憶效應，連續工作大于20小時
• 連接時代TA系列微型打印機，實現粗糙度儀測量數據和圖形現場打印。
• 標準RS232接口，可與PC機通訊
• 中英文菜單式操作界面
• LCD圖形顯示功能
• 傳感器觸針位置指示
• 帶存儲功能的自動關機
• 帶有測值存儲功能及存儲數據查詢功能
• 帶有系統自檢功能
• 可自定義系統時鐘，開機時顯示當前時鐘，存儲測量值時顯示時間
• 可測量Rk參數及顯示Rk曲線圖

TR220/TR201粗糙度儀技術參數

• 測量參數：
1. Ra、Rz（ISO）、Ry、Rq、Rt、Rp、Rv、Rz（JIS）、Rmax、R3z、RSk、RS、RSm
2. RPc、Rk、Rpk、Rvk、Mr1、Mr2
• 測量范圍：Ra:0.025-12.5um
• 顯示范圍：
  1. Ra、Rq：0.005-16um
  2. Rz、Ry、Rt、Rp、Rv、Rmax、R3z、Rz（JIS）：0.02-160um
  3. RS、RSm：1mm
  4. Rmr：0-100%Rt
  5. Rsk：0-100%
• 量程范圍：±20um、±40um、±80um
• 最高顯示分辨率：0.001um
• 濾波方式：RC、PC-RC、GAUSS、D-P
• 取樣長度：0.25mm、0.8mm、2.5mm、自動
• 評定長度：1L-5L(可選，L為取樣長度)
• 測量行程長度：3L-7L(可選，L為取樣長度)
• 最大驅動行程長度：17.5mm/0.71inch
• 最小驅動行程長度：1.3mm/0.052inch
• 示值誤差：≤±10%
• 示值變動性：≤6%
• 針尖角度：90°
• 顯示方式：128×64點陣液晶(帶背光)
• 工作環境：溫度：0oC～40oC     相對濕度：小于90%
• 重量：440g
• 外型尺寸：140×52×48mm
