TIME3223粗糙度儀測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。

TIME3223粗糙度儀符合標準

• 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量儀校準規范
• 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
• 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法　接觸(觸針)式儀器的標稱特性》
• 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準

TIME3223粗糙度儀產品用途

• TIME3223高性能粗糙度儀設計體積小巧，方便攜帶，適用于現場測量各種機加工表面的粗糙度測量
• 將傳感器垂直量程提高到400μm，對于一定弧面等凹凸起伏較大的工件有更大的適用性

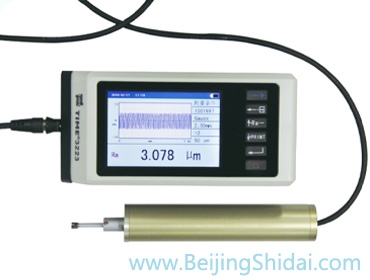

• 采用主機和驅動器分體式設計，小巧的驅動器更加靈活
• 通過與高度尺、各類支架、測量平臺等連接，實現眾多外形復雜工件的表面測量
• 可以測量一定弧面、一定傾角、各類內腔壁、齒面、溝槽等
• 通過選配各種傳感器，更能解決多種小孔徑、小直徑、曲面、溝槽、深槽等現場應用難題

TIME3223粗糙度儀功能特點

• 傳感器與主機分體結構，有利于傳感器與被測面的穩定接觸
• 點陣液晶觸摸屏，分辨率320mm×480mm，可細膩顯示全段粗糙度曲線
• 垂直量程50um、400um兩檔可調；垂直量程400um，量程增大，有利于凹凸表面的測量
• 滿量程檔位時，系統分辨力為8納米；粗糙度曲線測量更逼真，各參數的計算更準確
• 數字調制與解調，提高儀器測量精度與抗干擾性能
• 觸針位置顯示；平均值、峰谷值、峰間距三種校準方式可調
• 全參數均可設置上下限報警
• 可自定義輪廓截面起始位置C，滿足絎磨粗糙度測量要求
• 一次測量，可計算和顯示ISOR族全族參數以及輪廓度P族全族參數
• 隨機可存儲10組數據
• 內置標準RS232接口、USB接口
• 可連接時代TA230打印機，實現粗糙度儀測量參數、輪廓圖形、支承率曲線、幅度分布曲線現場打印
• 強大的PC上位機軟件處理功能（可選）

TIME3223粗糙度儀技術參數

• 測量參數：
1. Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr（C）、tp、Rmr、Rpm、Rz1max、RzJIS
2. Rmax、Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2
3. Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr（c）、Pmr、Pz1max、PzJIS、Pδc、P△q
• 傳感器：
1. 檢測原理：電感式
2. 測量范圍：400um
3. 針尖半徑：5um
4. 針尖材料：金剛石
5. 觸針測力：4mN
6. 觸針角度：90°
7. 導頭縱向半徑：45mm
8. 最大驅動行程：19mm
• 量程和分辨力：
1. 量程：±25um     分辨力：0.001um
2. 量程：±200um   分辨力：0.008um
• 濾波方式：GAUSS、2RC
• 取樣長度：0.08mm、0.25mm、0.8mm、2.5mm、自動
• 評定長度：1L～5L（可選，L為取樣長度）
• 示值誤差：不大于±10%
• 示值重復性：不大于6%
• 內置電池：鋰離子充電電池
• 電源適配器：9V/3A
• 外型尺寸及重量：
1. 主   機：155mm×75mm×53mm，約580g
2. 驅動器：φ26mm×132mm，約180g
• 工作環境：溫度：0oC～40oC     相對濕度：小于90%
