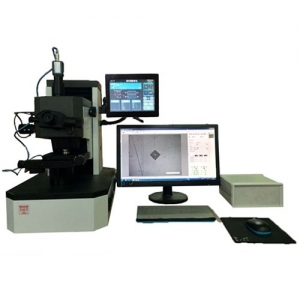

JMHVS-1000-XY全自動精密顯微硬度計概述
JMHVS-1000-XY為臺式全自動精密顯微硬度計，維氏硬度試驗測量范圍寬，從很軟的材料（幾個維氏硬度單位）到很硬的材料（3000個維氏硬度單位）都可測量；最大的優點在于其硬度值與試驗力的大小無關，只要材料硬度均勻，可以任意選擇試驗力，其硬度值不變，具有一個統一的標尺；這點相比洛氏硬度試驗要優越。
維氏硬度計試驗的試驗力可以小到10gF，壓痕非常小，特別適合測試薄小材料。但同時有較高的試驗技術要求，對于試樣表面的光潔度要求較高，通常需要制作專門的試樣。條件允許下，盡量選大試驗力，通常壓痕長度在200um左右時，測量相對方便準確；同時考慮材料厚度大于1.5倍壓痕長度。
JMHVS-1000-XY全自動精密顯微硬度計符合標準
- 國家標準：GB/T4340.1 《金屬材料 維氏硬度試驗 第1部分：試驗方法》
- 國家標準：GB/T4340.2 《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》
- 檢定規程：JJG151 《中華人民共和國國家計量檢定規程:金屬維氏硬度計》
- 國際標準：ISO 6507
- 美國標準：ASTM E384
JMHVS-1000-XY全自動精密顯微硬度計功能特點
- XY樣品移動控制: 系統提供XY電動移動樣品臺；可用軟件控制也可手動調節；XY可同時運動；XY可用鍵盤方向鍵微調精確到位
- 加載模式和路徑設置: 系統提供多種加載模式包括沿線、沿邊緣角度、沿曲線邊緣角度等；加載點坐標可任意設置
- 自動邊緣掃描: 沿樣品邊緣自動掃描并自動找到拐點如齒頂齒根等
- 自動加載、調焦和測量：系統按設定的加載模式多點自動加載、自動調焦和自動測量,并自動繪制硬化曲線；一鍵完成
- 硬度值轉換、修正、有效驗證: 系統可將測得的顯微維氏硬度值轉換成其它硬度值如HB、HR等；可對球面圓柱面樣品測量值進行修正；可對樣品測量值進行有效驗證
?
維氏硬度計的示值重復性
| 標準塊的硬度范圍 | 示值重復性（%） | ||
|---|---|---|---|
| HV5～HV100 | HV0.2～＜HV5 | ＜HV0.2 | |
| ≤225HV | ≤6.0 | ≤12.0 | ≤12.0 |
| ＞225HV | ≤4.0 | ≤8.0 | ≤10.0 |
?
?
維氏壓痕測量裝置的分辨力和最大允許誤差
| 壓痕對角線長度d/mm | 測量裝置的分辨力 | 最大允許誤差 |
|---|---|---|
| d≤0.040 | 0.2um | ±0.4um |
| d＞0.040 | 0.5%d | ±0.8%d |
?
詳細參數
| 技術參數 | |
| 硬度測量范圍 | 5~2500HV |
|---|---|
| 試驗力 | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N) |
| 試驗力施加方式 | 自動（加荷、保荷、卸荷） |
| XYZ樣品臺和移動控制 | 系統提供XY電動移動樣品臺： 1.XY行程:50mm*50mm臺面尺寸:110mmX110mm,位移重復精度< 2um；行程和尺寸可定制 2.自動邊緣掃描：沿樣品邊緣自動掃描并描繪樣品邊緣整體圖，供加載路徑規劃使用，適合于需要在樣品的特定位置上的硬度測量 3.XY移動速度均可調 4.可按方向按鈕或鍵盤方向鍵，或通過輸入移動距離等移動或升降 |
| 加載模式和路徑設置 | 加載路徑設置提供如下模式： 1.沿線；2.沿線帶角度；3.自由點擊；4.橫向沿線；5.縱向沿線； 6.沿曲線多條線；7.沿曲線矩陣；8.圓弧；9.齒心；10.齒頂平行；11.自動沿邊緣帶角度；12.自動沿邊緣矩陣；13.圓心。新的模式可定制添加 |
| 全自動測量 | 按設定的加載路徑逐點自動加載、自動測量壓痕計算硬度值,并自動繪制硬化曲線；一鍵完成: 1.可設置最小HV，測量到達該值后自動停止 2.測量完成后，可在原路徑上繼續加點測量 3.每點測量圖像被保存可用于最后手動修正；修正時只需要鼠標拖拉壓痕四邊形邊框，硬度測量值、統計、和測量像冊等自動更新 |
| 攝像頭和標定管理 | 1.130萬像素 USB2.0 CMOS 專用于顯微鏡測量攝像頭 （3百萬像素攝像頭可選） 2.可用硬度標定塊或標定尺兩種方法標定攝像頭 3.為了提高測量準確度，可對不同試驗力分別標定，系統自動載入 |
| 硬度值轉換、修正、有效驗證 | 1.硬度轉換：測得的維氏硬度值可轉換到美標、國標、或德標的其它硬度值如HB、HR等； 2.硬度修正：可對球面或圓柱面樣品測量值進行修正； 3.有效驗證：根據測得的硬度值，計算出最小的樣品厚度、測試點距樣品邊緣距離、和測試點之間的距離 |
| 數據統計 | 自動計算硬度的平均值、方差、Cp、 Cpk等統計值 |
| 硬化曲線 | 自動繪制硬化曲線： 1.在一個測量路徑下可自動生成多條硬化曲線或按平均值生成單條曲線； 2.可繪制HV對XY 的 3D 硬化曲線圖 |
| 數據儲存 | 原始測量數據和圖像等可保存于文檔供以后調出打出報告；一個文件保存一個測量的所有數據 |
| 測試報告 | 自動生成WORD或EXCEL文檔報表；報表格式可定制；標準格式包括每單個測量點硬度值、統計值、壓痕圖像、和硬化曲線等 |
| 努氏硬度 | 可設置為努氏硬度測量 |
| 斷裂韌性 | 可設置為測量壓痕斷裂韌性 |
| 其他功能 | 包括圖像/視頻拍攝、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等；文檔標注可在圖像上輸入文字、清單、和圖片等 |
| 標準配置 | |
| 主機 | JMHVS-1000-XY自動精密顯微硬度計 |
| 壓頭 | 顯微硬度計壓頭 |
| 砝碼 | 砝碼軸 1根 砝碼 6只 |
| 硬度塊 | 顯微硬度塊 2塊 |
| 測試樣品臺 | 十字試臺 1只 薄片夾持臺 1只 平口夾持臺 1只 細絲加持臺 1只XY電動位移工作臺 1只 |
| 測微目鏡 | 10x測微目鏡 1只 |
| 其他 | 螺絲刀 2把 水平調節螺釘 4只備用燈泡（6V/12W) 2只 備用保險絲1A 2只水平儀 1只XY步進驅動箱 1只電源線 1根 USB連接線 1根 XY連接線 1根 RS232串口線 1根130萬專用攝像頭 1只 |
| 隨機文件 | 產品合格證 1份產品使用說明書 1份軟件安裝光盤 1片加密狗 1只 |
| 可選附件 | |
| 硬度計壓頭 | 顯微硬度計壓頭 |
| 硬度塊 | 顯微硬度塊 |
| 維氏硬度計 | 顯微硬度計選型 |
