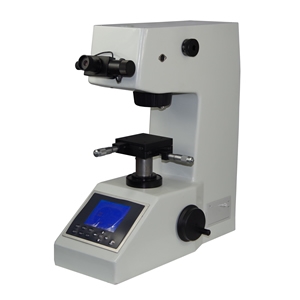

HVS-1000大屏幕數顯顯微硬度計概述
HVS-1000為臺式數顯顯微維氏硬度計，維氏硬度試驗測量范圍寬，從很軟的材料（幾個維氏硬度單位）到很硬的材料（3000個維氏硬度單位）都可測量；最大的優點在于其硬度值與試驗力的大小無關，只要材料硬度均勻，可以任意選擇試驗力，其硬度值不變，具有一個統一的標尺；這點相比洛氏硬度試驗要優越。
維氏硬度計試驗的試驗力可以小到10gF，壓痕非常小，特別適合測試薄小材料。但同時有較高的試驗技術要求，對于試樣表面的光潔度要求較高，通常需要制作專門的試樣。條件允許下，盡量選大試驗力，通常壓痕長度在200um左右時，測量相對方便準確；同時考慮材料厚度大于1.5倍壓痕長度。
HVS-1000大屏幕數顯顯微硬度計符合標準
- 國家標準：GB/T4340.1 《金屬材料 維氏硬度試驗 第1部分：試驗方法》
- 國家標準：GB/T4340.2 《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》
- 檢定規程：JJG151 《中華人民共和國國家計量檢定規程:金屬顯微硬度計》
- 國際標準：ISO 6507
- 美國標準：ASTM E384
HVS-1000大屏幕數顯顯微硬度計功能特點
- 顯微維氏和努氏硬度標尺的選擇
- 測試的硬度值，自動計算，自動顯示
- 測試點自動定位精確
- 根據不同的材料可選擇硬度間的轉換對照
- 采用可調冷光源測量系統等
維氏硬度計的示值重復性
| 標準塊的硬度范圍 | 示值重復性（%） | ||
|---|---|---|---|
| HV5～HV100 | HV0.2～＜HV5 | ＜HV0.2 | |
| ≤225HV | ≤6.0 | ≤12.0 | ≤12.0 |
| ＞225HV | ≤4.0 | ≤8.0 | ≤10.0 |
維氏壓痕測量裝置的分辨力和最大允許誤差
| 壓痕對角線長度d/mm | 測量裝置的分辨力 | 最大允許誤差 |
|---|---|---|
| d≤0.040 | 0.2um | ±0.4um |
| d＞0.040 | 0.5%d | ±0.8%d |
詳細參數
| 技術參數 | |
| 硬度測量范圍 | 5~2500HV |
|---|---|
| 試驗力 | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、 200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N) |
| 試驗力施加方式 | 自動（加荷、保荷、卸荷） |
| 測量顯微鏡放大倍率 | 100X（觀察時）400X(測量時) |
| 試驗力保荷時間 | 0~60s |
| 最小測試單位 | 0.0625μm |
| 試件最大高度 | 75mm |
| 壓頭中心到機壁距離 | 95mm |
| 電源 | AC220V+5%，50-60Hz |
| 外形尺寸 | 441*270*480mm |
| 主機重量 | 31kg |
| 標準配置 | |
| 主機 | HVS-1000大屏數顯顯微硬度計 |
| 壓頭 | 顯微硬度計壓頭 |
| 砝碼 | 砝碼軸 1根 砝碼 6只 |
| 硬度塊 | 顯微維氏硬度塊 2塊 |
| 測試樣品臺 | 十字試臺 1只 薄片夾持臺 1只 平口夾持臺 1只 細絲加持臺 1只 |
| 測微目鏡 | 10X測微目鏡 1只 |
| 其他 | 螺絲刀 2把 水平調節螺釘 4只 電源線 1根 RS232通訊線 1根水平儀 1只 備用燈泡（6V12W) 2只 |
| 隨機文件 | 產品合格證 1份 產品說明書 1份 |
| 可選附件 | |
| 硬度計壓頭 | 顯微硬度計壓頭 |
| 硬度塊 | 顯微硬度塊 |
| 維氏硬度計 | 顯微硬度計選型 |
