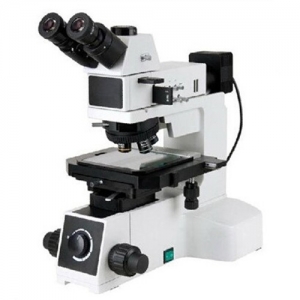

A-50DX系列專業應用于工業檢測及金相分析領域，靈活的系統組合、卓越的成像性能、穩定的系統結構，各操作機構根據人機工程學設計，最大限度減輕使用疲勞。模塊化的部件設計，可對系統功能進行自由組合。集成了明場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。
A-50DX可以實現X、Y方向105mmx105mm的移動范圍。全新設計的長工作距專業金相物鏡，高倍物鏡采用半復消技術。各種觀察方法下都能到清晰銳利與高對比度的顯微圖像。附件齊全，配置完善，可靈活進行系統組合與功能拓展。人機工程學設計、堅實可靠的系統結構。
技術參數：
|
產品名稱 及型號 |
正置金相顯微鏡 A-50DX |
||
|
部件配置 及規格 |
部件型號 |
規格描述 |
數量 |
|
PL10X22 |
高眼點大視野平場目鏡 |
1對 |
|
|
MX4RTH30R |
無限遠鉸鏈三通觀察筒，30°傾斜，瞳距調節范圍：50mm～75mm |
1套 |
|
|
OLIP5NC-DIC |
無限遠長工作距平場消色差金相物鏡5X-DIC，LMPL5X/0.15 WD10.8mm |
1只 |
|
|
OLIP10NC-DIC |
無限遠長工作距平場消色差金相物鏡10X-DIC，LMPL10X/0.3 WD10mm |
1只 |
|
|
OLIP20NC-DIC |
無限遠長工作距平場消色差金相物鏡20X-DIC，LMPL20X/0.45WD4mm |
1只 |
|
|
OLIP50NC |
無限遠長工作距平場半復消金相物鏡50XLMPLFL50X/0.55 WD7.8mm |
1只 |
|
|
OLIP100NC |
無限遠長工作距平場半復消金相物鏡100XLMPLFL100X/0.80
WD2.1mm(可另配) |
不帶 |
|
|
PI103C51 |
內定位5孔轉換器(帶DIC插槽) |
1只 |
|
|
MX-DICR |
DIC微分干涉組件一片(可另配) |
不帶 |
|
|
MX4RF |
反射式機架，前置低手位粗微同軸調焦機構。粗調行程30mm，微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。 |
1套 |
|
|
MX4RL |
反（落）射照明器，柯拉照明系統，帶視場光闌與孔徑光闌，中心可調；帶斜射照明裝置 |
1套 |
|
|
MX4RLED |
100-240V寬電壓,單顆大功率5W LED，暖色 |
1只 |
|
|
MX4R-SAD |
4英寸平臺適配接口（反射用） |
1套 |
|
|
MXSGM4 |
4英寸雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積230mmX215mm，移動范圍：105mmX105mm；金屬載物臺板。（右手位，反射用） |
1套 |
|
|
MXPS |
φ30起偏鏡插板（反射用） |
1只 |
|
|
MXPWSR |
360度旋轉式檢偏鏡插板 |
1只 |
|
|
MX4R-CTV0.5 |
1/2CTV(0.5X),C接口,可調焦 |
1只 |
|
|
倍率 |
50X、100X、200X、500X 可調（標準配置10X目鏡） |
||
|
光源 |
反射照明系統（5W LED燈），亮度可調 |
||
選配件
|
A.目鏡和物鏡：各種放大倍率 |
B.金相圖像分析測量軟件（基本型） |
|
C. 金相自動評級軟件（專業型） |
D.電腦及打印機 |
