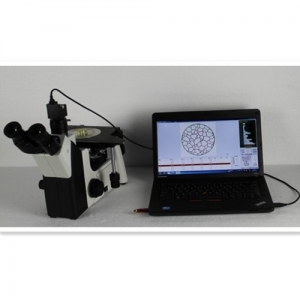

A-5XC倒置金相顯微鏡是一款經濟實用型顯微鏡，其性價比高，在國內、外得到廣泛的應用。
l
使用專業的金相物鏡及平場目鏡，成像質量好，分辨率高，觀察舒適；
l
長距離平場消色差物鏡，物鏡距樣品的距離長，不和樣品干涉；
l
最大放大倍數：1000倍(干鏡頭)；
l
低手位粗、微調同軸調焦機構，帶有粗調松緊調節裝置；
l
獨有的超大機械移動平臺；
l
照明系統：落射式柯拉照明器，可變孔徑光闌以及中心可調視場光闌；
l
LED照明，高亮度，長壽命；
l
齊全的攝影攝像附件，對觀察圖像進行采集和保存，配合金相分析軟件進行金相圖像分析;
l
操作簡便，附件齊全。
技術規格
|
光學系統 |
有限遠色差校正系統 |
|
|
觀察筒 |
鉸鏈?zhǔn)饺浚?span lang="EN-US">45°傾斜，雙邊±5屈光度可調，瞳距調節范圍：54-75mm，固定式分光比，雙目:三目=80%:20% |
|
|
目鏡 |
高眼點大視野平場目鏡PL10X/18mm |
|
|
高眼點大視野目鏡WF15X/13 （選件） |
||
|
高眼點大視野目鏡WF20X/10mm （選件） |
||
|
金相物鏡 |
長工作距平場消色差專業金相物鏡： 5X，10X，20X，50X、100X（100X為選件） |
|
|
轉換器 |
內定位四孔轉換器 |
|
|
內定位五孔轉換器 （選件） |
||
|
調焦機構 |
低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度2um，帶松緊調節機構 |
|
|
載物臺 |
三層機械移動平臺，面積180mmX155mm，右手低手位控制，行程:75mm×40mm; 金屬載物臺板，中心孔直徑φ12mm |
|
|
照明系統 |
反射式柯拉照明，帶可變孔徑光闌和中心可調視場光闌，自適應90V-240V寬電壓
6V30W鹵素?zé)簦蛇x配單顆3W LED燈），光強連續可調 |
|
|
偏光裝置 |
起偏鏡和檢偏鏡均可移出光路，檢偏鏡插板可360°旋轉 （選件） |
|
|
攝像裝置 |
0.5X C型攝像接筒 |
|
|
|
|
|
物鏡：
|
長工作距平場消色差金相物鏡
|
數值孔徑NA |
工作距離mm |
|
LMPL5X |
0.13 |
WD15.5mm |
|
LMPL10X |
0.25 |
WD8.7mm |
|
LMPL20X |
0.40 |
WD8.8mm |
|
LMPL50X |
0.60 |
WD5.1mm |
|
LMPL100X （選件） |
0.80 |
WD2.0mm |
儀器成套清單
|
⑴儀器主機1臺 |
⑷目鏡2個 |
⑺柯拉照明系統1套 |
⑽國標電源線1根 |
⒁ 儀器防塵罩1個 |
|
⑵目鏡筒1組 |
⑸測微尺1片 |
⑻0.5X C型接口1個 |
⑾備用燈泡1個 |
⒂隨機文件檔案1套 |
|
⑶物鏡 4個 |
⑹載物臺板1片 |
⑼濾色片4片 |
⒀ 備用保險絲1支 |
|
選配件
|
A.目鏡和物鏡：各種放大倍率 |
B.金相圖像分析測量軟件（基本型） |
|
C.
金相自動評級軟件（專業型） |
D.電腦及打印機 |
