功能特點：
主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。
試驗操作和數據處理符合GB228-2010《室溫材料 金屬拉伸試驗方法》的要求。
u

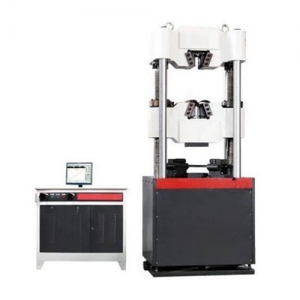

四立柱雙絲杠結構 具有最合理的工作位置和受力狀態。
u
按試樣的要求定做試驗空間并配置相關附具可完成鋼筋，鋼鉸線，電纜，緊固件，混凝土等樣品的試驗
u
液壓夾緊裝置可自主調整夾持速度（可根據客戶要求配置點動式夾持裝置）
u
可根據要求選擇負荷傳感器或油壓傳感器，有效提高試驗量程范圍和力值準確性。
u
油缸下置式結構可降低主機高度，降低試驗重心，減少破斷沖擊力對機器的損傷。
u
配備光電編碼器后可準確測量橫梁移動距離。
u
一體式油源設計使整機結構更加緊湊合理，減少占地面積。
u
可提供手動和自動雙控系統，自主選擇操作方式。
u 基于集成技術的內置式控制卡，減少連線，提高試驗實時控制和實時采集功能，提高產品穩定性。
技術參數
|
型號 |
DUM-300W |
DUM-500W |
DUM-600W |
DUM-1000W |
DUM-1500W |
DUM-2000W |
||||
|
最大試驗力（KN） |
300 |
500 |
600 |
1000 |
1500 |
2000 |
||||
|
測力范圍 |
4%～100%（或者1%～100%精密級） |
|||||||||
|
試驗力示值相對誤差 |
優于示值的±1%（≤±0.5%精密級） |
|||||||||
|
變形精度 |
優于示值的±1%（≤±0.5%精密級） |
|||||||||
|
拉伸空間 |
550 |
550 |
550 |
650 |
800 |
800 |
||||
|
壓縮空間 |
≥500 |
650 |
||||||||
|
夾持方式 |
液壓自動夾緊 |
|||||||||
|
圓試樣夾持直徑 |
Φ10-Φ32 |
Φ13-Φ40 |
Φ13-Φ40 |
Φ26-Φ60 |
Φ40-Φ60 |
Φ40-Φ60 |
||||
|
扁試樣夾持厚度 |
0-15 |
0-15 |
0-30 |
0-40 |
0-40 |
0-40 |
||||
|
剪切試樣直徑 |
10（選配，非標配） |
|||||||||
|
上下壓板尺寸 |
Φ160(另選204×204) |
|||||||||
|
彎曲支點間最大距離 |
可選 |
|||||||||
|
油泵電機功率 |
1.5KW |
3KW |
5KW |
|||||||
|
橫梁上下移動電機功率 |
1KW |
|||||||||
|
變形測量裝置 |
光電編碼器或者電子引伸計 |
|||||||||
|
安全保護裝置 |
軟件保護和機械限位保護 |
|||||||||
