產品介紹

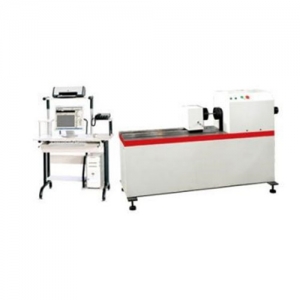

微機控制扭轉試驗機是由加載系統、傳動系統、計算機測量控制顯示系統等組成，適用于對各類材料的扭轉性能的檢測。該機采用臥式結構。計算機屏幕顯示，D800雙通道數字式數據采集卡和全數字交流伺服系統組成閉環控制。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
整機利用全數字交流伺服控制系統及計算機數據采集處理系統，光電編碼器采集試樣的扭轉角度及扭轉次數，可以設置試樣的扭轉角度檢測扭矩，也可以設置試件的扭矩檢測其扭轉角度。可以打印試驗數據及扭矩T—扭轉角度θ曲線等。
技術參數
|
型號 |
DTM-500W |
DTM-1000W |
DTM-2000W |
DTM-5000W |
|
最大動態試驗扭矩 |
500Nm |
1000Nm |
2000Nm |
5000Nm |
|
試驗扭矩示值誤差 |
正、反兩方向≤±1% |
|||
|
試驗扭矩重復性示值誤差 |
正、反兩方向≤1% |
|||
|
最大扭轉角度范圍 |
0～±36000
（±36000范圍內任意設置） |
|||
|
有效試驗空間 |
0～300mm范圍內任意手動調節（或者定制） |
|||
|
試驗機主軸中心和試驗機臺面的高度 |
≥150mm |
|||
|
兩夾具間同軸度精度 |
1000mm范圍內≤Φ0.1mm |
|||
|
扭轉角度分辯率 |
0.050 |
|||
|
試驗加載 |
0.00005～2r/min 任意設定（也可定制） |
|||
|
角度精度： |
≤±0.20 |
|||
|
電源 |
AC220V 50Hz |
|||
|
安裝環境 |
在室溫100C～350C范圍內，相對濕度≤80% |
|||
