功能特點：
所用標準:沖擊試驗機符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
u

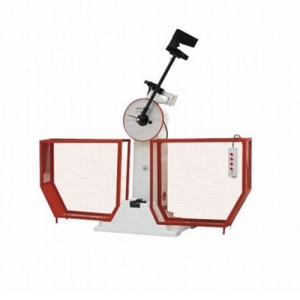

試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；
u
沖擊刀采用螺釘安裝固定，更換簡單方便；
u
試樣簡支梁式支承；
u
主機裝有安全防護銷，并且配備了安全防護網；
u
試驗機為半自動控制，揚擺、掛擺、沖擊、放擺均為電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備，特別適用于連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門；
詳細參數
| 技術參數 | |
| 沖擊能量 | 300J（大錘）150J（小錘）----- 500J（大錘）250J（小錘） |
|---|---|
| 沖擊速度 | 5.2m/s---------------------- 5.2m/s |
| 擺錘預揚角 | 150°------------------------ 150° |
| 試樣支座跨距 | 40mm--------------------- 40mm |
| 支座鉗口圓角 | R1.0～1.5mm----------- R1.0～1.5mm（R1需要特殊訂貨） |
| 沖擊刀刃圓角 | R2.0～2.5mm------------ R2.0～2.5mm （8m為特殊訂貨） |
| 擺錘中心至沖擊點距離 | 750mm--------------------- 800mm |
| 標準試樣尺寸 | 10×10×55mm |
| 電源和功率 | 三相四線50Hz 380V 180W ------------三相四線50Hz 380V700W |
| 外形尺寸 | 2124×600×1340mm------------- 2230×640×1480mm |
| 重量 | 450Kg------------ 520Kg |
