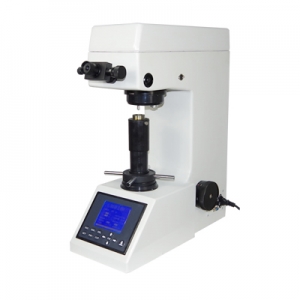

HVS-5Z數顯自動轉塔維氏硬度計概述
HVS-5Z為臺式數顯維氏硬度計，維氏硬度試驗測量范圍寬，從很軟的材料（幾個維氏硬度單位）到很硬的材料（3000個維氏硬度單位）都可測量；最大的優點在于其硬度值與試驗力的大小無關，只要材料硬度均勻，可以任意選擇試驗力，其硬度值不變，具有一個統一的標尺；這點相比洛氏硬度試驗要優越。
維氏硬度計試驗的試驗力可以小到10gF，壓痕非常小，特別適合測試薄小材料。但同時有較高的試驗技術要求，對于試樣表面的光潔度要求較高，通常需要制作專門的試樣。條件允許下，盡量選大試驗力，通常壓痕長度在200um左右時，測量相對方便準確；同時考慮材料厚度大于1.5倍壓痕長度。
HVS-5Z數顯自動轉塔維氏硬度計符合標準
- 國家標準：GB/T4340.1 《金屬材料 維氏硬度試驗 第1部分：試驗方法》
- 國家標準：GB/T4340.2 《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》
- 檢定規程：JJG151 《中華人民共和國國家計量檢定規程:金屬維氏硬度計》
- 國際標準：ISO 6507
- 美國標準：ASTM E384
HVS-5Z數顯自動轉塔維氏硬度計功能特點
- 具有在測試時壓頭與物鏡相互切換
- 測試點自動定位精確
- 有良好的可靠性,可操作性高,測量方便等優點
- LCD大屏幕顯示屏上能顯示試驗方法,試驗力,測量壓痕長度,硬度值,試驗力保持時間,測量次數
- 并能鍵入年、月、日期試驗結果和數據處理等
- 通過打印機輸出,RS232接口與計算機連接
維氏硬度計的示值重復性
| 標準塊的硬度范圍 | 示值重復性（%） | ||
|---|---|---|---|
| HV5～HV100 | HV0.2～＜HV5 | ＜HV0.2 | |
| ≤225HV | ≤6.0 | ≤12.0 | ≤12.0 |
| ＞225HV | ≤4.0 | ≤8.0 | ≤10.0 |
維氏壓痕測量裝置的分辨力和最大允許誤差
| 壓痕對角線長度d/mm | 測量裝置的分辨力 | 最大允許誤差 |
|---|---|---|
| d≤0.040 | 0.2um | ±0.4um |
| d＞0.040 | 0.5%d | ±0.8%d |
詳細參數
| 技術參數 | |
| 硬度測量范圍 | 8-2900HV |
|---|---|
| 試驗力 | 0.3Kgf(2.94N),0.5Kgf(4.9N),1.0Kgf(9.8N),2.0Kgf(19.6N), 3.0Kgf(29.4N),5Kgf(49.0N) |
| 轉換標尺 | 洛氏，表面洛氏，布氏 |
| 試驗力施加方式 | 自動加卸試驗力 |
| 測量顯微鏡放大倍率 | 100X(觀察),200X（測試） |
| 試驗力保荷時間 | 5~60S（每秒為一單位，任意鍵入） |
| 最小測試單位 | 0.0625μm |
| 試件最大高度 | 160mm |
| 壓頭中心到機壁距離 | 135mm |
| 電源 | AC220V+5%，50-60Hz |
| 外形尺寸 | 長*寬*高（650*540*270）mm |
| 主機重量 | 約40Kg |
| 標準配置 | |
| 主機 | HVS-5Z數顯自動轉塔維氏硬度計 |
| 壓頭 | 維氏壓頭 |
| 砝碼 | 砝碼 1套 |
| 硬度塊 | 維氏硬度塊 2塊 |
| 測試樣品臺 | 大、中、“V”型試臺 各1只 |
| 測微目鏡 | 10倍 測微目鏡 1個 |
| 其他 | 備用保險絲(2A) 2根 電源線 1根 |
| 隨機文件 | 產品合格證 、打印紙 各1份 打印機使用說明書,產品使用說明書 各1份 |
| 可選附件 | |
| 硬度計壓頭 | 維氏壓頭 |
| 硬度塊 | 維氏硬度塊 |
| 維氏硬度計 | 維氏硬度計選型 |
