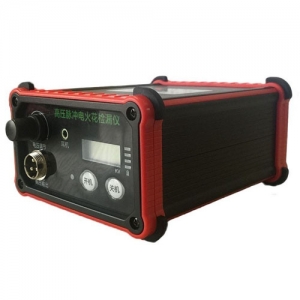

TEST-DC30直流數顯電火花檢漏儀
檢測原理：
電火花檢漏儀是通過對各種導電基體防腐層表面加一定量的脈沖高壓，如因防腐層過薄，漏金屬或有漏氣針孔，當脈沖高壓經過時，就形成氣隙擊穿而產生火花放電，同時給報警電路送去一脈沖信號，使報警器發出聲音和手柄彩燈報警，從而達到對防腐層檢測之目的。
亮點：
u LED藍燈、耳機、蜂鳴器—聲光電報警。
u 0.6-30KV電壓數字顯示無級連調。
背包式便攜設計，超小主機。
直流數顯脈沖電火花檢漏儀為源自德國技術的高壓儀器，是用于檢測金屬防腐涂層質量的專用儀器，使用本儀器可以對不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青和橡膠襯里等涂層，進行質量檢測。當防腐層有質量問題時，如出現針孔、氣泡、裂隙和裂紋，儀器將發出明亮的電火花，同時聲光報警。采用鎳氫電池供電、體積小、重量輕，特別適用于野外作業。該儀器設計先進，穩定可靠，可廣泛用于化工、石油、橡膠、搪瓷行業，是用來檢測金屬防腐涂層質量的必備工具。
主要功能特點：
l 輸出電壓液晶顯示，光控自動背光。
l 0.6-30KV電壓無極連續調節。
l 電量指示，直觀顯示剩余電量。
l 低功耗設計，無操作自動斷電關機。
l 充電保護，插入充電器自動關機。
l 耳機和蜂鳴器、LED藍光報警。
l 防震、防塵外殼，適用于戶外作業。
技術參數：
|
| 參數 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 1 | 檢測厚度 |
| 0.05 |
| 10 | mm |
| 2 | 輸出高壓 |
| 0.6 |
| 30 | KV |
| 3 | 電池容量 | 25度 | 12V/2500mAH | |||
| 4 | 充電時間 |
|
|
| 8 | 小時 |
| 5 | 工作時間 | 30KV輸出/25度 | 4 |
|
| 小時 |
| 6 | 工作溫度 |
| -20 | 25 | 60 | °C |
| 7 | 存儲溫度 |
| 0 | 25 | 35 | °C |
| 8 | 濕度 | 無凝結 | 5 |
| 95 | RH |
| 9 | 尺寸 | 150 × 115 × 65 (長×寬×高mm) | ||||
| 10 | 重量 | 925g(單機) | ||||
標準配置：
| 1 | 脈沖電火花檢漏儀主機 | 1臺 |
| 2 | 高壓探棒 | 1支 |
| 3 | 探刷（平刷/直刷各一） | 2支 |
| 4 | 連接桿 | 1支 |
| 5 | 耳機 | 1支 |
| 6 | 背包 | 1個 |
| 7 | 保險絲（主機上） | 1支 |
| 8 | 使用說明書 | 1份 |
| 9 | 儀器保修卡/合格證 | 1份 |
| 10 | 探棒連線 | 1根 |
| 11 | 接地線 | 1根 |
| 12 | 充電器 | 1個 |
| 13 | 接地棒 | 1支 |
| 14 | 包裝箱 | 1個 |
檢測電壓附表
| 防腐材料 | 防腐層厚度(MM) | 檢測電壓(KV) | 備注 |
| 環氧煤瀝青 | 0.2 0.4 0.6 0.8 | 4~5KV或自定 | 如有相關標準請按標準執行 |
| 石油瀝青 | 2 3 5.5 7 9 | 11 15 18 20 24 | |
| 聚乙烯膠帶 | 根據:3249TC=V公式換算V:電壓TC:防腐層厚度 按SY4014-92驗收規范標準執行 | ||
| 搪玻璃 | 視經驗確定檢測電壓一般為8KV~20KV | ||
| 其他防腐材料 | 根據設計部門的設計檢測電壓或材料本身的絕緣性能而定 | ||
涂層厚度與參考電壓對照表
| 涂層厚度(um) | 參考電壓(KV) | 涂層厚度(um) | 參考電壓(KV) | 涂層厚度(um) | 參考電壓(KV) |
| 50 | 0.7 | 500 | 2.9 | 3000 | 11.1 |
| 100 | 1 | 600 | 3.3 | 3500 | 12.6 |
| 150 | 1.2 | 800 | 4 | 4000 | 14.1 |
| 200 | 1.5 | 1000 | 4.7 | 5000 | 17.1 |
| 250 | 1.7 | 1250 | 5.5 | 6000 | 20.1 |
| 300 | 2 | 1500 | 6.3 | 8000 | 25.7 |
| 350 | 2.2 | 2000 | 8 | 10000 | 30.1 |
| 400 | 2.4 | 2500 | 9.6 | ----- | ------ |
